新型單段重錘反擊式破碎機

適用物料：石灰石、青石等

處理能力：500-5000噸/小時

進料粒度：≤1100mm

簡介：

鑫金山機械高效節能破碎機-新型單段重錘反擊式破碎機，集鄂破、反擊破和錘破的優勢于一體，已獲得114項國家專利，聯系獲得錘式破碎機價格報價，2015、2016、2018、2019年臺時產量2000噸/3000噸和3500噸智能化新型單段重錘反擊破、臺時1000噸砂石同出生產線分別榮獲同年度國內首臺（套）核心技術裝備榮譽。（專利榮譽詳情）

產品介紹
性能優勢
技術參數
相關案例
相關產品
產品預約

產品介紹

鑫金山機械高效節能破碎機-新型單段重錘反擊式破碎機，集鄂破、反擊破和錘破的優勢于一體，已獲得114項國家專利，錘式破碎機型號JSPCD3032單臺時產5000噸，并且榮獲“2015/2016年度首臺（套）技術裝備及關鍵核心零部件”殊榮。金山機械的首臺（套）產品已獲得山東省經信委指定保險公司中國平安保險的保單，金山客戶將獲得雙重保障。

鑫金山新型單段錘破(新型單段重錘反擊破)采用“鐵打石、石打鐵、石打石”三元組合的破碎原理。上部破碎腔內，石塊滑入機腔棚條格擋，隨即被重型錘頭剪切與拋起，礦石高速撞擊尖齒矩陣型反擊板，反作用力通過接觸點以及石料內部紋理釋放，實現石料的快速碎裂，該過程稱作“點破碎”，破碎效率高于傳統擊打破碎的100%以上。上腔內礦石石打石再次相互碰撞，混合破碎后的礦石落入下部破碎腔內。礦石受到重型錘頭的滾動碾壓整形，錘頭與篩板的間距對石料起到粒徑控制作用，直至石料同時小于篦縫切角尺寸時，從排料口排出，減少過破碎率的同時，最大限度減少了石粉的產生。

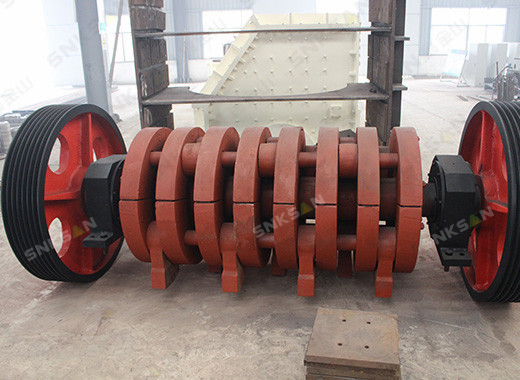

新型錘式破碎機

性能優勢

五大特點:

1.產量高：破碎比大，一次成型50mm以下部分占比90%以上，單臺機時產量5000噸/時。

2.耗能低：節能省電，比同產品節能省電50%以上（只需1臺電機），破碎1噸石能耗不足0.5度電。

3.損耗少：因?qū)＠慕Y(jié)構原理，轉子錘頭數量大幅減少，有效降低了易損件數量。

4.成品優：成品粒型好，多邊型多，針片狀少，石粉量低至15%。

5.操作簡單：液壓掀蓋、自動注油、智能在線監測、各類檢修門，自動化程度高，維修方便，改善了工人的勞動強度。

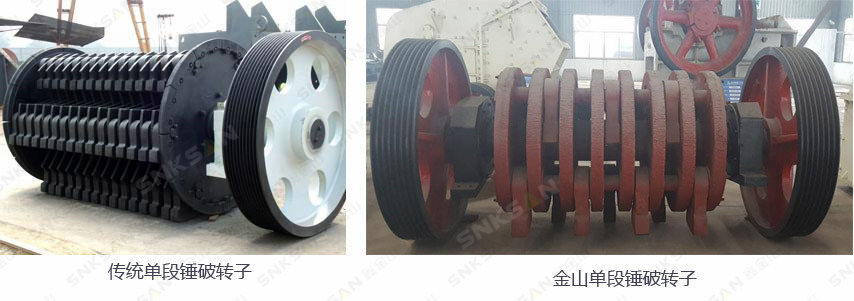

從轉子構造上對比：

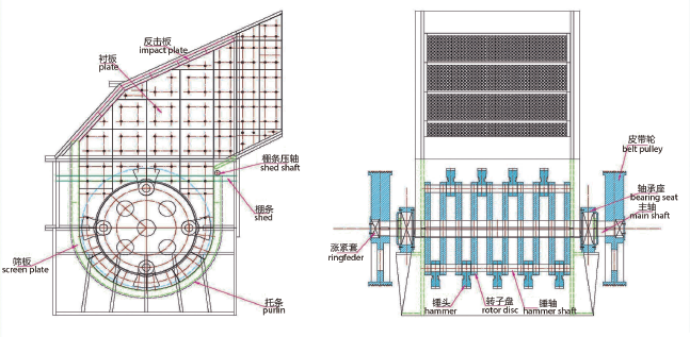

結構分析：270度篩板和錘頭錯位布置，減少石粉產生。耐磨護套，降低部件磨損。雙皮帶輪，降低電機使用率。

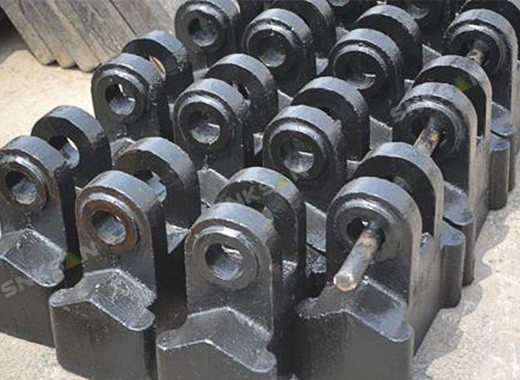

降低錘頭數量：新型單段重錘反擊破將錘頭數量降低到了老式單段錘的三分之一，降低了石料的過破碎率，增加了石料的落料面積，提高了石料的通過量，降低了石粉量，改善了工人的勞動強度，節省了設備損耗費用。

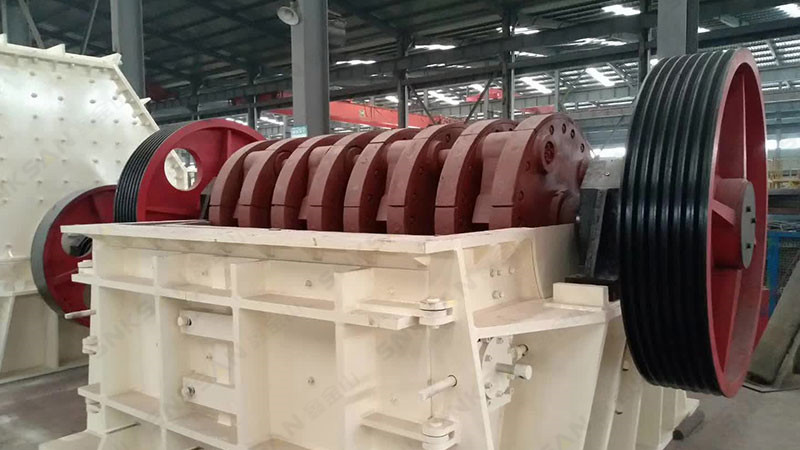

雙皮帶輪結構：新型單段重錘反擊破兩端均設有皮帶輪，配置單臺電機，電機安裝左右均可，設備轉子運轉穩定，同時因?yàn)閼T性作用，降低了電機的實際使用效率，達為70%，而老式單段錘破僅單邊設有皮帶輪，運行阻力較大，電機實際使用效率達到85%，同時對軸承損耗較大，容易引起單邊軸承發熱、漏油等現象，轉子的運轉穩定性無法保證。轉子采用雙皮帶輪結構，增大轉子的慣性及穩定性。

錘盤護套：新型單段重錘反擊破轉子盤周邊安裝耐磨護套，護套易拆裝，使用方便，石料不會直接與轉子盤磨損，大大的提高了轉子的使用壽命。


倒釘子型反擊板：

新型單段錘殼體上部安裝倒釘子型反擊板，取代了傳統的反擊襯板，提高了石打鐵環節的破碎率，提高了設備產量。

棚條取代給料輥、底部可調節式篩板、耐磨件全包圍結構、粒型多為多邊形，產品圓潤規則，抗壓強度強。



技術參數

型號 Model	針對石材 Stone type (<=150MPa stone)	產量 Capacity (t/h)	進料粒度Feeding size （mm）	轉速 Speed （r/m）	功率 Motor power (kw)	規格 Specification （L×W×H-mm）
JSPCD1616	≤150MPa 各類巖石	200-300	<=700	420	250	3145X2685X2975
JSPCD1620		300-400	<=700	420	315	3670X2765X3105
JSPCD1624		350-450	<=700	420	355	2820X3410X3105
JSPCD1820		450-550	<=700	350	400	4080X3255X3770
JSPCD1824		550-650	<=700	350	500	4480X3225X3770
JSPCD1826		650-800	<=800	350	560	4680X3225X3770
JSPCD2224		800-1000	<=1000	350	800	4770X4125X5580
JSPCD2226		1000-1300	<=1000	350	1000	4970X4125X5580
JSPCD2226		1000-1300	<=1000	350	1000	4970X4125X5580
JSPCD2426		1500-1800	<=1000	280	1120	5310X4775X6200
JSPCD2626		2000-2500	<=1000	280	1250	5310X4775X6200
JSPCD2630		3000-3500	<=1000	280	1600	5600X4775X6200
JSPCD3030		4000-4500	<=1000	280	1000X2	5800X5000X6300
JSPCD3032		4500-5500	<=1000	280	1250×2	6470x6000x7800
注：破碎機產能跟巖石性質密切相關，選型時請跟我司技術支持工程師聯系溝通。
Note: Crusher productivity is closely related to rock properties. Please contact our technical support engineer when selecting crusher type.
